詳情介紹:
反沖排污過濾器有手動式反沖排污過濾器、全自動反沖排污過濾器及反洗過濾式電子除垢儀；
反沖排污過濾器（手動式）
1、正常工作狀態
手動蝶閥開啟，即閥板平面與筒體軸線平行，（此時扳手亦與筒體軸線平行）排污閥關閉。此時水流從進口直接進入過濾網筒內部，經濾網過濾后由出口排出。2、反沖洗工作狀態
手 動蝶閥關閉，即閥板平面與筒體軸線垂直，（此時扳手旋轉90度與筒體軸線垂直），開啟排污閥，此時水流從進口進入過濾網筒前端，因蝶閥關閉，水流被閥板擋住，只能從前端網孔進入濾筒外側，大部分從出口流出，而由于排污口打開，濾筒后段水排出后壓力降低，故一部分水又從過濾器后段的網孔反沖入網筒內，從而達 到從濾網外部沖洗粘附在網筒內壁上雜質的目的，雜質及污水從排污口排出。

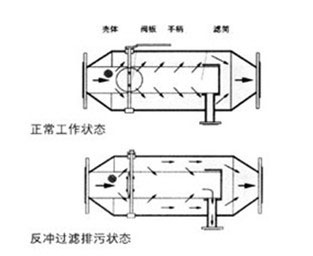

工作原理圖
技術規格表

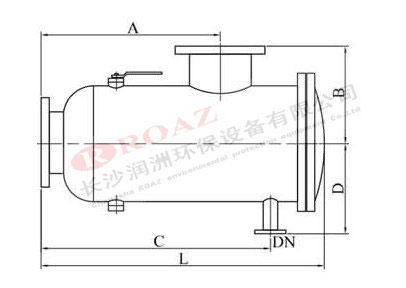

ROAZ—L（角通式）自動排污過濾器 單位
| 型號 | L（mm） | A（mm） | B（mm） | C（mm） | D（mm） | 排污口DN | 流量(T/h) |
| ROAZ—L—40 | 450 | 230 | 80 | 226 | 90 | 15 | 12 |
| ROAZ—L—50 | 550 | 285 | 90 | 244 | 100 | 15 | 19 |
| ROAZ—L—65 | 550 | 285 | 100 | 270 | 120 | 20 | 28 |
| ROAZ—L—80 | 610 | 300 | 120 | 310 | 140 | 25 | 50 |
| ROAZ—L—100 | 660 | 330 | 160 | 365 | 180 | 32 | 80 |
| ROAZ—L—125 | 800 | 400 | 190 | 440 | 200 | 40 | 125 |
| ROAZ—L—150 | 900 | 580 | 220 | 520 | 230 | 50 | 160 |
| ROAZ—L—200 | 1120 | 625 | 260 | 670 | 280 | 65 | 320 |
| ROAZ—L—250 | 1150 | 650 | 310 | 830 | 330 | 80 | 490 |
| ROAZ—L—300 | 1310 | 750 | 350 | 1000 | 380 | 100 | 710 |
| ROAZ—L—350 | 1514 | 875 | 410 | 1180 | 450 | 125 | 970 |
| ROAZ—L—400 | 1730 | 1000 | 470 | 1350 | 480 | 150 | 1260 |
| ROAZ—L—450 | 1896 | 1125 | 510 | 1500 | 500 | 150 | 1600 |
| ROAZ—L—500 | 2080 | 1250 | 550 | 1680 | 580 | 150 | 1970 |
| ROAZ—L—600 | 2490 | 1500 | 650 | 2000 | 650 | 200 | 2850 |
| ROAZ—L—700 | 2680 | 1600 | 680 | 2150 | 700 | 200 | 3880 |
| ROAZ—L—800 | 2880 | 1750 | 700 | 2300 | 820 | 200 | 5080 |
| ROAZ—L—900 | 3150 | 1850 | 800 | 2480 | 880 | 200 | 6410 |
| ROAZ—L—1000 | 3370 | 2000 | 900 | 2675 | 920 | 250 | 9910 |
ROAZ—I（直通式）自動排污過濾器 單位
| 型號 | L（mm） | A（mm） | B（mm） | D（mm） | 排污口DN | 流量(T/h) |
| ROAZ—I—40 | 450 | 385 | 63 | 90 | 15 | 12 |
| ROAZ—I—50 | 455 | 390 | 70 | 100 | 15 | 19 |
| ROAZ—I—65 | 550 | 450 | 83 | 120 | 20 | 28 |
| ROAZ—I—80 | 550 | 460 | 96 | 140 | 25 | 50 |
| ROAZ—I—100 | 610 | 520 | 128 | 180 | 32 | 80 |
| ROAZ—I—125 | 660 | 540 | 162 | 200 | 40 | 125 |
| ROAZ—I—150 | 800 | 660 | 189 | 230 | 50 | 160 |
| ROAZ—I—200 | 840 | 700 | 220 | 280 | 65 | 320 |
| ROAZ—I—250 | 875 | 750 | 255 | 330 | 80 | 490 |
| ROAZ—I—300 | 1050 | 780 | 294 | 380 | 100 | 710 |
| ROAZ—I—350 | 1200 | 885 | 331 | 450 | 125 | 970 |
| ROAZ—I—400 | 1400 | 1040 | 377 | 480 | 150 | 1260 |
| ROAZ—I—450 | 1550 | 1145 | 420 | 500 | 150 | 1600 |
| ROAZ—I—500 | 1700 | 1250 | 462 | 580 | 150 | 1970 |
| ROAZ—I—600 | 2000 | 1460 | 537 | 650 | 200 | 2850 |
| ROAZ—I—700 | 2280 | 1720 | 607 | 700 | 200 | 3880 |
| ROAZ—I—800 | 2500 | 1900 | 685 | 820 | 200 | 5080 |
| ROAZ—I—900 | 2800 | 2180 | 785 | 880 | 200 | 6410 |
| ROAZ—I—1000 | 3120 | 2470 | 860 | 920 | 250 | 9910 |

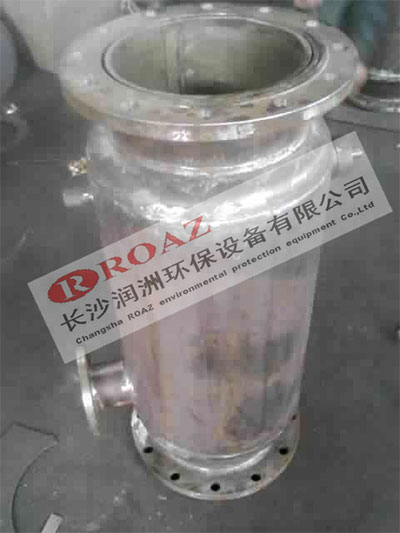

反沖排污過濾器現場生產圖片

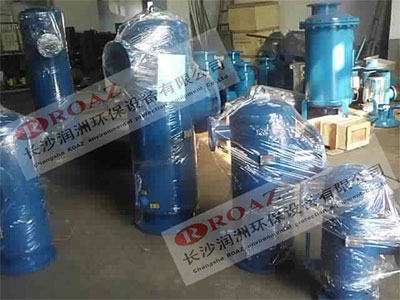

反沖排污過濾器發貨前
自動式排污過濾器

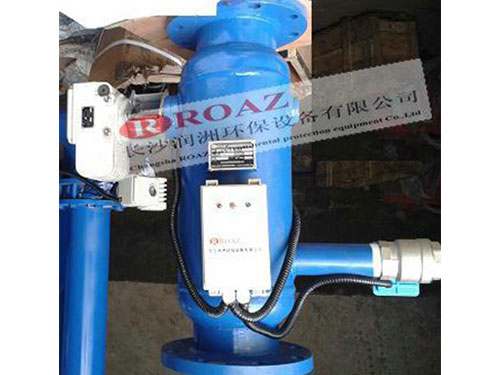

反洗過濾式電子除垢儀
